I型散熱排管是我廠生產的老型號，它既適用于蒸汽加熱系統又適用于高溫水加熱系統。I型散熱排管有各種不同表面管長、管數、排數的各種配合，滿足不同需求，計有大小規格一百七十種。
I型散熱排管的翅片管均用φ21×2.5mm無縫鋼管繞制上15×0.4mm的冷軋鋼帶而成，呈螺旋狀，其片距為“C”(6.5mm)。翅片管繞制完畢后，需進行表面鍍鋅處理，這樣可使翅片與管子接觸緊密堅固，渾如一體，并達到美觀防腐蝕之效果。
型號、規格舉例：
|
I2C-16-66 |
|
|
|
|
|
表面管長66吋 |
(二)I型散熱排管結構特性表
|
肋片特性 |
管子特性 |
每米管長散熱面積(米2) |
排列 方式 | ||||
| 型式 | 片厚 | 片高 |
片距 |
外徑 |
內徑 | ||
| 繞片 |
0.4 |
15 |
6.5 |
φ2l |
φ15 |
0.62 |
叉排 |

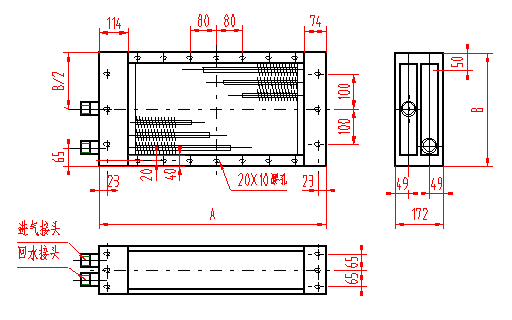

(三)I型散熱排管外形尺寸簡圖
